ちょっと、そこ！あなたが業界にいて、クイック コネクタがどのように機能するかについて興味があるなら、ここは正しい場所です。クイック コネクタのサプライヤーとして、私にはあなたと共有できる実践的な経験と知識がたくさんあります。
基本から始めましょう。クイック コネクタは、その名前が示すように、流体または空気圧ラインの接続と切断を迅速かつ簡単に行うことができるデバイスです。についてさらに詳しく確認できますクイックコネクタ当社のウェブサイトで。これらのコネクタは、産業機械から石油掘削装置まで、さまざまな用途で非常に便利です。
クイック コネクタの構造

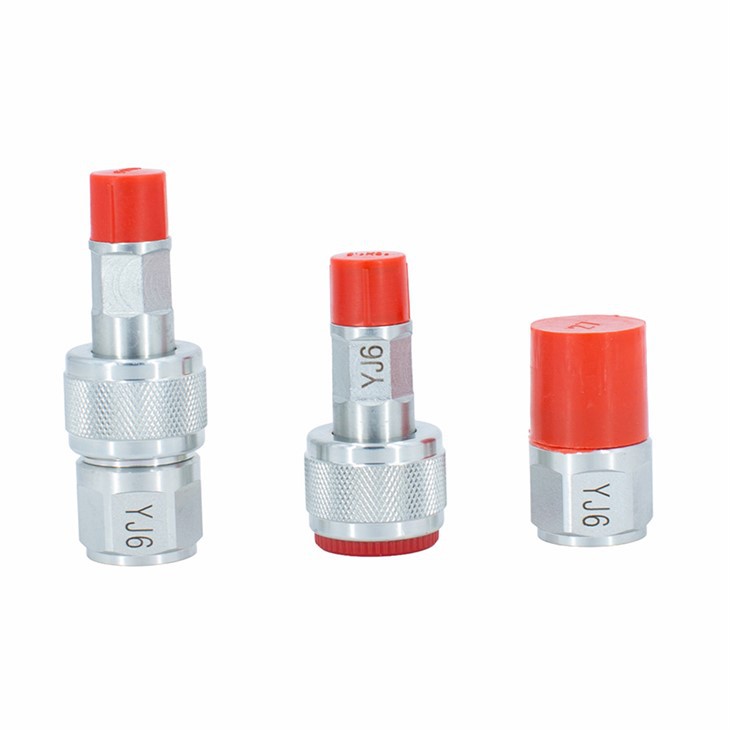

一般的なクイック コネクタは、オス端とメス端の 2 つの主要部分で構成されます。通常、オス側がメス側に挿入されます。これらの端の内部には、接続を機能させる上で重要な役割を果たすいくつかのコンポーネントがあります。
シールがあります。これらは接続の守護者のようなもので、漏れを防ぎます。雄端と雌端が結合されると、シールが液体やガスの流出を防ぐ堅固な障壁を形成します。用途に応じてさまざまなタイプのシールが使用されます。たとえば、O リングはそのシンプルさと有効性により非常に一般的です。
次にロック機構です。これは、2 つの部分が接続された後にそれらを固定するものです。ロック機構にはさまざまな種類があります。スプリング式ボール戻り止めシステムを使用するものもあります。このシステムでは、小さなボールが雌端に挿入されるときに雄端の溝に押し込まれます。スプリングがボールを所定の位置に保持し、確実な接続を実現します。レバーまたはカムを使用して両端をロックするカム作動機構を使用するものもあります。
実際にどのように機能するか
石油掘削装置で作業していて、油圧ラインを機器に接続する必要があるとします。クイック コネクタの設定はすべて完了しました。まず、コネクタのオス端とメス端の位置を合わせます。この調整を正しく行うことが重要です。そうしないと、接続が正しく機能せず、漏れが発生する可能性があります。
位置が揃ったら、オス側をメス側に押し込みます。これを行うと、シールが圧縮され始めます。ほとんどの場合、ロック機構が自動的に作動します。たとえば、ボール戻り止めシステムの場合、ボールがオス側の端の溝にはまり、所定の位置にしっかりと保持されます。
操作が完了して回線を切断する必要がある場合も、簡単な手順で行えます。ロック機構を解除するだけです。ボール戻り止めシステムの場合は、リリース スリーブを押す必要がある場合があります。これにより、スプリングが圧縮され、ボールが溝から外に移動できるようになり、オス側の端をメス側の端から引き抜くことができます。
クイックコネクタを使用する利点
クイック コネクタの最大の利点の 1 つは、時間を節約できることです。石油や掘削など、時は金なりの業界では、一分一秒が勝負です。油圧ラインの接続や取り外しのためにナットやボルトを締めたり緩めたりするのに長い時間を費やす代わりに、クイック コネクタを使用すると数秒で作業できます。
安全性も向上します。素早く確実に接続できるため、液体やガスの漏れが起こりにくくなります。これにより、液体の漏れによる滑落や転倒、有害ガスへの曝露など、職場での事故のリスクが軽減されます。
もう 1 つの利点は、その柔軟性です。さまざまな操作の必要に応じて接続を簡単に変更できます。たとえば、製造プロセスでさまざまなタイプの装置を切り替える必要がある場合、クイック コネクタを使用して油圧ラインをすばやく取り外し、再接続することができます。
石油掘削産業でのアプリケーション
石油掘削業界では、クイック コネクタは幅広い用途に使用されています。油圧システムでは、作動油、水、掘削泥などの流体を運ぶホースやパイプを接続するためによく使用されます。
たとえば、チョークマニホールド コントロールパネル リリーフバルブシステムの制御線の接続にはクイックコネクタを使用します。これにより、必要に応じて迅速なメンテナンスや部品の交換が可能になります。リリーフバルブに問題がある場合は、接続されているラインをすぐに切断してバルブを交換できます。
空気供給システムにも使用されます。アンFRLユニット圧縮空気を浄化、調整、および潤滑する企業は、多くの場合、エア ラインに接続するためにクイック コネクタを使用します。これにより、複雑なパイプ接続に煩わされることなく、Frl ユニットの取り付け、取り外し、または保守が簡単になります。
クイックコネクタのメンテナンス
他の機器と同様に、クイック コネクタが適切に動作することを確認するには定期的なメンテナンスが必要です。メンテナンスの第一歩は定期点検です。シールに摩耗や損傷の兆候がないか確認してください。シールが摩耗すると、適切なバリアが形成されなくなり、漏れが発生します。
定期的にコネクタを掃除してください。汚れや破片がコネクタに入り込み、ロック機構やシールに問題を引き起こす可能性があります。中性洗剤と柔らかいブラシを使用して、コネクタの内側と外側を掃除できます。
一部のタイプのクイック コネクタでは、潤滑も重要です。一部のメーカーは、ボール - 戻り止めシステムなどの可動部品のスムーズな動作を維持するために、特定の種類の潤滑剤の使用を推奨しています。
適切なクイック コネクタの選択
クイック コネクタの購入を検討している場合は、考慮する必要があることがいくつかあります。まず、コネクタ内を流れる流体またはガスの種類を考えます。流体が異なれば特性も異なるため、それらに適合するコネクタが必要です。たとえば、腐食性の流体を扱う場合は、耐腐食性のある材料で作られたコネクタが必要になります。
圧力定格も重要です。アプリケーションでコネクタが受ける最大圧力を知っておく必要があります。システムの最大圧力よりも高い圧力定格のコネクタを必ず選択してください。
コネクタのサイズも別の要素です。接続するホースやパイプのサイズに合わせる必要があります。間違ったサイズを使用すると、液漏れや接続不良の原因になります。
サプライヤーとして当社を選ぶ理由
当社はクイックコネクタのサプライヤーとして、さまざまな業界のニーズを満たす高品質な製品を提供しています。当社のコネクタは一流の素材で作られており、耐久性と信頼性が保証されています。弊社では幅広いコネクタをご用意しておりますので、特定の用途に最適なコネクタをお選びいただけます。
優れた顧客サービスも提供します。当社の専門家チームがいつでも適切なコネクタの選択をお手伝いし、ご質問にお答えいたします。中小企業でも大企業でも、当社は最高の製品とサポートを提供することに尽力しています。
クイック コネクタの購入に興味がある場合、またはその仕組みについてご質問がある場合は、お気軽にお問い合わせください。お客様の要件について喜んでお話しさせていただき、お客様のビジネスに最適なソリューションを見つけるお手伝いをさせていただきます。
参考文献
- 『工業用流体コネクタハンドブック』
- 『石油・掘削装置メンテナンスガイド』
- 『空気圧システム設計・取扱説明書』
